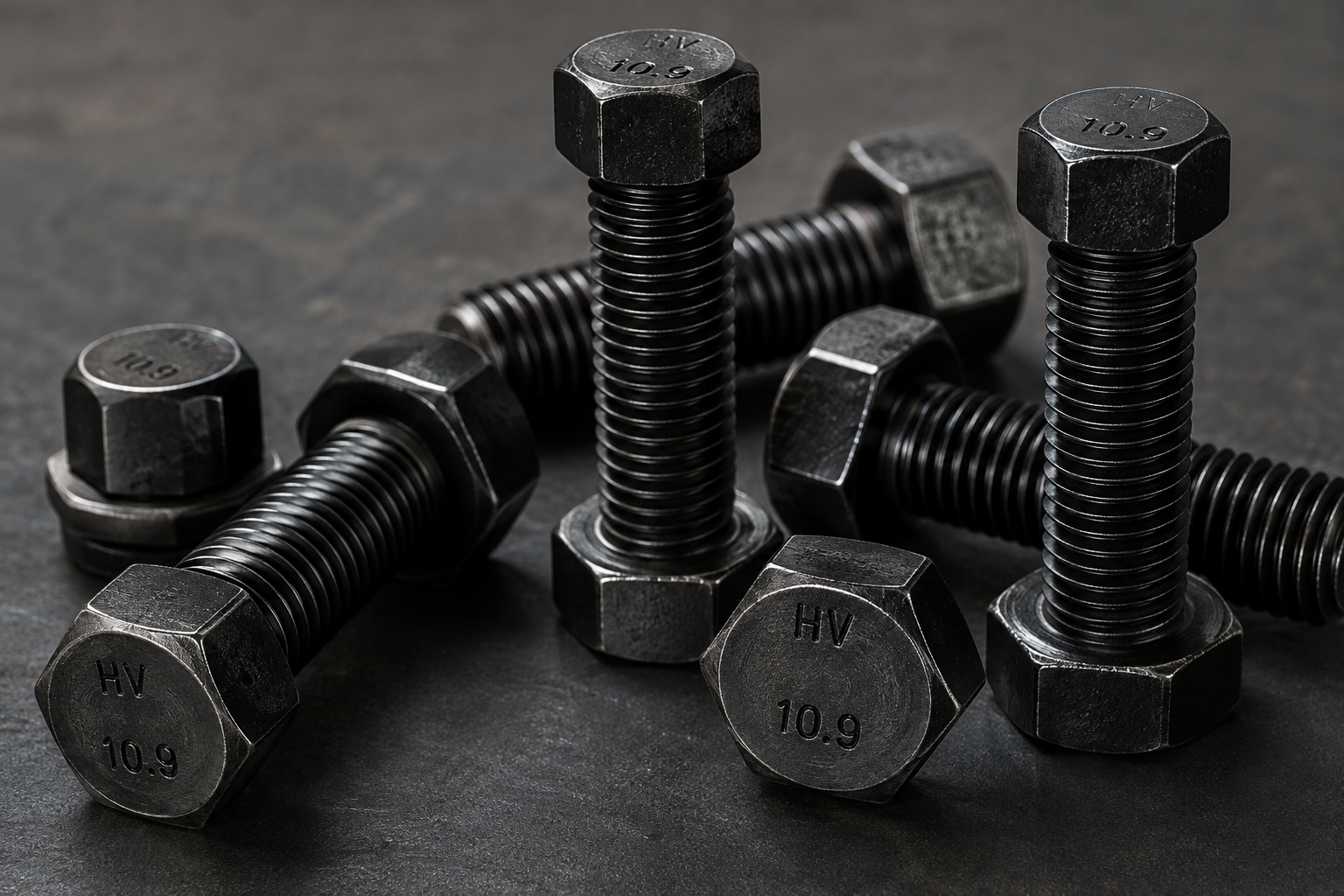

Высокопрочные болты: где применяются, классы прочности и ГОСТ

Высокопрочные болты применяют для создания надежных резьбовых соединений, которые должны выдерживать значительные статические и динамические нагрузки. Такой крепеж используется в строительстве, машиностроении, транспорте, энергетике и других отраслях, где от прочности соединения напрямую зависят безопасность и долговечность конструкции.

В отличие от стандартного крепежа, высокопрочные болты изготавливают из специальных конструкционных и легированных сталей и подвергают термической обработке. В результате они получают высокую прочность, устойчивость к нагрузкам и необходимую износостойкость.

Разберемся, какие бывают классы прочности высокопрочных болтов, из каких материалов их производят, какие стандарты регулируют их характеристики и где такой крепеж используется.

Что означает класс прочности болта

Одна из основных характеристик болта — класс прочности, который обозначается двумя цифрами, например 8.8, 10.9 или 12.9.

Первая цифра, умноженная на 100, показывает номинальное временное сопротивление разрыву в мегапаскалях (МПа). Вторая цифра определяет соотношение номинального предела текучести к временному сопротивлению.

Например, для болта класса прочности 10.9:

• временное сопротивление — около 1000 МПа;
• номинальный предел текучести — около 900 МПа.

Основные классы прочности можно представить следующим образом:

Класс прочности	Временное сопротивление, МПа	Предел текучести, МПа
6.6	600	360
8.8	800	640
9.8	900	720
10.9	1000	900
12.9	1200	1080

Чем выше класс прочности, тем большую нагрузку способен выдерживать крепеж. При этом увеличение прочности обычно сопровождается снижением пластичности, поэтому выбирать болт необходимо не только по максимальной прочности, но и с учетом условий эксплуатации, характера нагрузки, материала соединяемых деталей и требований нормативной документации.

Класс 8.8 широко используется в машиностроении и строительстве как универсальный вариант. Классы 10.9 и 12.9 применяются в ответственных соединениях, где требуется повышенная прочность и устойчивость к значительным нагрузкам.

Важно: высокая прочность болта сама по себе не гарантирует надежность соединения. Необходимо правильно подобрать гайку и шайбы, диаметр и длину крепежа, момент или усилие затяжки, а также учитывать особенности соединяемых деталей.

Из каких сталей производят высокопрочные болты

Для изготовления высокопрочного крепежа используют углеродистые и легированные стали, состав которых обеспечивает необходимое сочетание прочности, твердости, вязкости и устойчивости к нагрузкам.

В зависимости от назначения и требований к изделию могут применяться стали с легирующими элементами, в том числе:

• хромом;
• никелем;
• молибденом;
• ванадием;
• марганцем и другими элементами.

Среди используемых в промышленности марок сталей встречаются 40Х, 30Х3МФ, 30Х2НМФА, 20Х2НМТРБ и другие материалы. Конкретная марка стали подбирается производителем в соответствии с требованиями соответствующего стандарта, технических условий и заданного класса прочности.

Главное значение имеет не только химический состав стали, но и технология изготовления и последующей термической обработки.

Как производят высокопрочные болты

Производство высокопрочного крепежа включает несколько технологических операций. Их последовательность может отличаться в зависимости от конструкции изделия, материала и требований нормативной документации.

1. Формирование заготовки

Из металлического прутка или проволоки получают заготовку необходимой формы. Для массового производства крепежа широко применяется холодная или горячая высадка, после чего выполняются необходимые операции механической обработки.

2. Нарезание резьбы

Резьбу формируют методом накатки или нарезания. Для ответственного крепежа важны точность профиля резьбы, размеры, допуски и качество поверхности.

3. Закалка

Заготовку нагревают до заданной температуры и затем охлаждают с определенной скоростью. В результате формируется структура стали, необходимая для получения требуемых механических характеристик.

4. Отпуск

После закалки выполняют отпуск. Он позволяет снизить внутренние напряжения и скорректировать соотношение прочности, твердости и вязкости металла.

Правильно подобранный режим термической обработки особенно важен для крепежа высоких классов прочности.

5. Защитная обработка

В зависимости от условий эксплуатации на поверхность болтов могут наноситься защитные покрытия. Они повышают коррозионную стойкость и позволяют использовать крепеж в условиях повышенной влажности или воздействия агрессивной среды.

В качестве вариантов обработки применяются, например, цинковые, фосфатные и другие защитные покрытия.

При этом выбор покрытия должен учитывать класс прочности и требования к конкретному изделию. Для некоторых высокопрочных крепежных изделий особенно важно контролировать технологию нанесения покрытия, поскольку неправильная обработка может негативно повлиять на эксплуатационные свойства крепежа.

6. Контроль качества

Готовые изделия проходят контроль геометрических размеров, резьбы и механических характеристик. В зависимости от требований к продукции могут контролироваться:

• временное сопротивление;
• предел текучести;
• твердость;
• состояние поверхности;
• геометрические параметры;
• качество резьбы;
• отсутствие недопустимых дефектов.

Для ответственных изделий также выполняются предусмотренные нормативными документами испытания.

ГОСТ на высокопрочные болты

Требования к высокопрочному крепежу зависят от его назначения, конструкции, размеров и области применения. Поэтому при выборе болтов важно ориентироваться не только на обозначение класса прочности, но и на конкретный стандарт.

В исходных материалах часто встречается ссылка на ГОСТ Р 52643-2006, который устанавливал общие технические требования к высокопрочным болтам, гайкам и шайбам для металлических конструкций. Однако этот документ отменен, а с 1 июля 2015 года для соответствующей области применения используется серия стандартов ГОСТ 32484.

В частности:

• ГОСТ 32484.1-2013 устанавливает общие требования к конструкционным высокопрочным болтокомплектам для предварительного натяжения;
• ГОСТ 32484.2-2013 устанавливает требования к испытаниям на предварительное натяжение;
• ГОСТ 32484.3-2013 распространяется на болтокомплекты системы HR;
• ГОСТ 32484.4-2013 устанавливает требования к болтокомплектам системы HV.

ГОСТ 32484.1-2013 в настоящее время имеет статус действующего и применяется к высокопрочным болтам, гайкам и шайбам, используемым для предварительного натяжения болтовых соединений металлических конструкций в строительстве и машиностроении.

Для крепежа общего назначения также используются стандарты, устанавливающие требования к механическим характеристикам, размерам и другим параметрам. Например, ГОСТ 1759.0-87 распространяется на болты, винты, шпильки и гайки с метрической резьбой диаметром от 1 до 48 мм, однако отдельные его положения в части маркировки и механических характеристик были заменены более современными стандартами серии ГОСТ Р ИСО 898.

Для болтов и гаек с диаметром резьбы свыше 48 мм действует ГОСТ 18126-94.

Таким образом, при подборе крепежа необходимо сначала определить его назначение и конструкцию, а затем выбрать соответствующий нормативный документ.

Где применяются высокопрочные болты

Высокопрочный крепеж используют там, где соединение испытывает значительные нагрузки, вибрации, переменные усилия или другие воздействия, способные привести к ослаблению обычного крепежа.

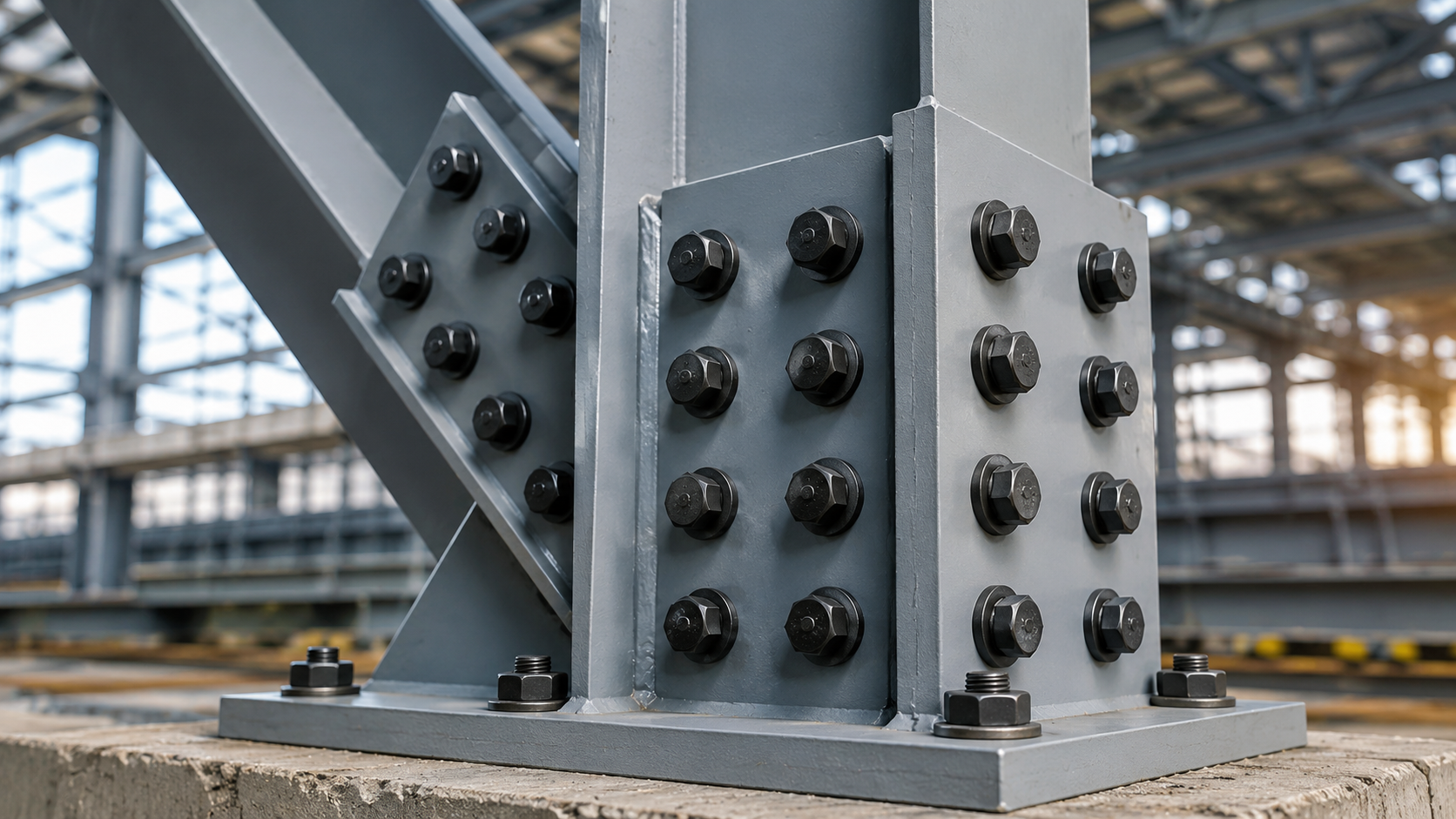

Строительство и металлоконструкции

Одна из основных областей применения высокопрочных болтов — строительство металлических конструкций.

Их используют при монтаже:

• металлических каркасов зданий;
• промышленных сооружений;
• мостов и эстакад;
• башен и опор;
• различных несущих металлоконструкций.

В ответственных соединениях высокопрочные болтокомплекты позволяют создавать соединения с заданным предварительным натяжением. Это особенно важно для конструкций, которые испытывают постоянные или переменные нагрузки.

При проектировании и монтаже таких соединений необходимо соблюдать требования проектной документации и соответствующих нормативных документов.

Машиностроение

В машиностроении высокопрочные болты применяются для соединения деталей и узлов, испытывающих значительные механические нагрузки.

Крепеж используют в:

• редукторах;
• прессовом оборудовании;
• станках;
• подъемных механизмах;
• промышленном оборудовании;
• тяжелой строительной технике.

Особенно важна высокая прочность соединения в механизмах с переменными нагрузками. В таких условиях крепеж должен сохранять расчетное усилие затяжки и противостоять вибрациям и многократным циклам нагружения.

Автомобилестроение

В автомобильной и специальной технике высокопрочный крепеж используется в ответственных узлах, где болтовые соединения подвергаются вибрациям, растягивающим и срезающим нагрузкам, а также крутящим моментам.

В зависимости от конструкции и требований производителя высокопрочные болты применяются для крепления:

• элементов двигателя;
• деталей трансмиссии;
• подвески;
• колесных и силовых узлов;
• элементов рам и шасси;
• навесного оборудования.

При этом конкретный класс прочности всегда определяется конструкцией узла и требованиями производителя техники.

Железнодорожный транспорт

На железнодорожном транспорте крепеж работает в условиях постоянных вибраций и циклических нагрузок.

Высокопрочные болтовые соединения могут применяться при монтаже металлических конструкций, элементов инфраструктуры, оборудования и отдельных узлов подвижного состава.

Для рельсовых скреплений при этом используются специализированные крепежные системы, характеристики которых определяются соответствующими стандартами и проектными требованиями.

Энергетика

Энергетическое оборудование предъявляет повышенные требования к надежности соединений. Болты могут эксплуатироваться одновременно под воздействием механических нагрузок, вибраций, давления и повышенных температур.

Высокопрочный крепеж используется в различных элементах:

• турбинного оборудования;
• генераторов;
• компрессоров;
• промышленной арматуры;
• трубопроводных систем;
• опор и корпусов оборудования.

В таких условиях особенно важно правильно рассчитывать усилие затяжки и учитывать температурное расширение соединяемых деталей.

Как выбрать высокопрочный болт

При выборе крепежа недостаточно ориентироваться только на класс прочности. Необходимо учитывать сразу несколько параметров.

Основные критерии выбора:

1. Класс прочности. Определяет основные механические характеристики изделия.
2. Диаметр и длина. Подбираются в соответствии с расчетом и конструкцией соединения.
3. Тип резьбы. Должен соответствовать гайке и требованиям соединения.
4. Материал. Выбирается с учетом нагрузки и условий эксплуатации.
5. Защитное покрытие. Определяется требованиями к коррозионной стойкости.
6. Назначение крепежа. Для строительных металлоконструкций и промышленного оборудования могут применяться разные стандарты и типы болтокомплектов.
7. Способ затяжки. Для ответственных соединений важно обеспечить требуемое усилие предварительного натяжения.
8. Соответствие стандарту. Болты, гайки и шайбы должны быть совместимы между собой и соответствовать требованиям нормативной документации.

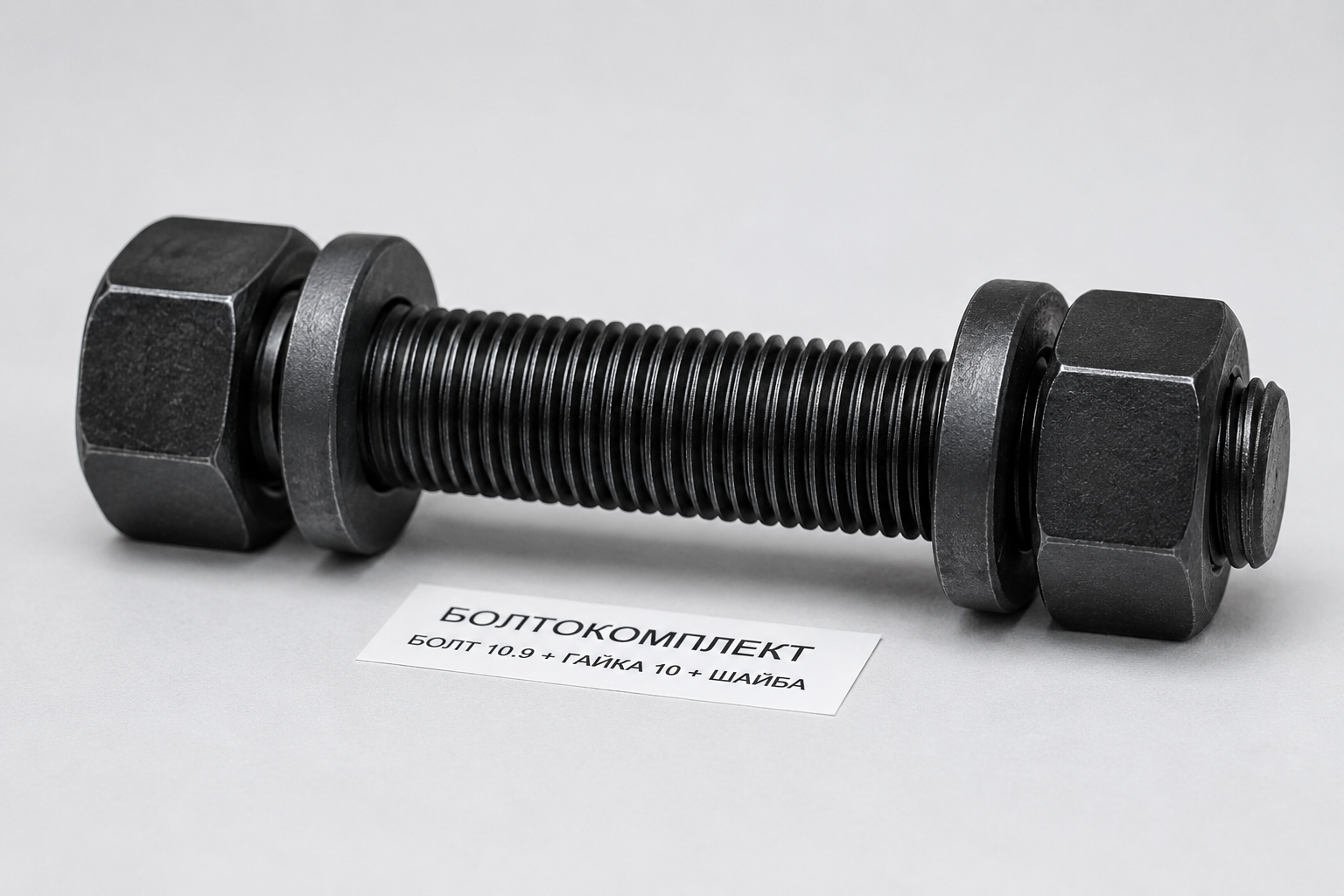

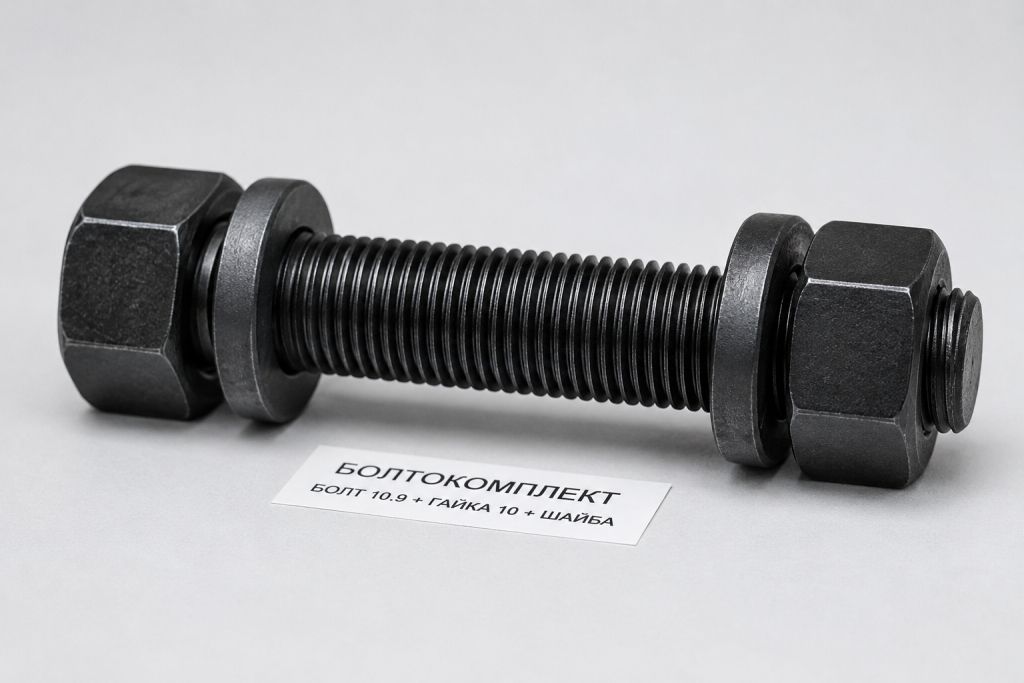

Почему важно использовать комплектный крепеж

В ответственных соединениях болт нельзя рассматривать отдельно от гайки и шайбы. Их характеристики должны соответствовать друг другу.

Особенно это важно для конструкционных соединений с предварительным натяжением. В таких случаях применяются специальные болтокомплекты, для которых нормативными документами установлены требования к совместной работе болта, гайки и шайб. ГОСТ 32484.1-2013 прямо распространяется на такие комплекты и устанавливает общие требования к ним.

Использование случайно подобранной гайки или шайбы может привести к нарушению расчетных характеристик соединения и снижению его надежности.

Преимущества высокопрочного крепежа

Использование качественных высокопрочных болтов позволяет получить ряд преимуществ:

• выдерживать значительные механические нагрузки;
• создавать надежные соединения ответственных конструкций;
• сохранять работоспособность при вибрациях и переменных нагрузках;
• уменьшать риск разрушения или ослабления соединения;
• обеспечивать длительный срок службы конструкции при правильном монтаже;
• использовать компактные соединения при высоких расчетных нагрузках.

Однако высокая прочность крепежа не отменяет необходимости правильного расчета и монтажа. Неправильно выбранный класс, недостаточное или чрезмерное усилие затяжки, несовместимость деталей или нарушение технологии установки могут снизить надежность даже самого качественного болта.

Итог

Высокопрочные болты — это специализированный крепеж для ответственных соединений, работающих под значительными статическими и динамическими нагрузками. Они отличаются повышенными механическими характеристиками и изготавливаются из сталей, способных сохранять заданные свойства после термической обработки.

При выборе такого крепежа необходимо учитывать класс прочности, диаметр, длину, материал, покрытие, назначение и требования соответствующего ГОСТ или другой нормативной документации.

Для строительных металлических конструкций особое значение имеют высокопрочные болтокомплекты с предварительным натяжением. В этой области актуальными являются стандарты серии ГОСТ 32484, в том числе ГОСТ 32484.1-2013.

Правильно подобранный и установленный высокопрочный крепеж обеспечивает надежность соединения и помогает сохранить эксплуатационные характеристики конструкции на протяжении всего расчетного срока службы.
